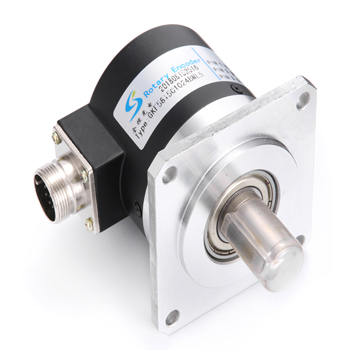

深圳全控光电专业法兰轴编码器制造商 寿命长法兰轴编码器
法兰轴编码器用途：适用于自动控制、测量、机器人、XX工作台、注塑机、电子设备、印刷包装机械、切纸设备、非标设备及数控设备、计算机技术、各种办公自动化及工控领域等。
法兰轴编码器特点：内部采用ASIC器件，可靠性高，寿命长，抗干扰性能强，不锈钢主轴具有更高的稳定性和防护能力。
法兰轴编码器优点：质量轻、结构紧凑、多种脉冲选择、安装方便等。
法兰轴编码器电气特性:
电源电压Vcc 5-26 5-26 5±0.25 5-26 5±0.25 5-26
消耗电流 ≤80 mA ≤80mA ≤80mA ≤150mA
负载电流 40 mA 40mA 40mA 60mA
输出H高电平 最小Vcc*70% 最小Vcc-2.5V 最小Vcc-1.5V 最小Vcc 3.4V
输出低高电平 最大0.4V 最大0.4V 最大0.8V 最大0.4V
上升时间Tr MAX 1us MAX 1us MAX 1us MAX 200ns
下降时间Tf MAX 1us MAX 1us MAX 1us MAX 200ns
最高频率响应 300kHz 300kHz 300kHz 300kHz
法兰轴编码器电气特性:
|
输出电路 |
集电极开路输出 |
电压输出 |
互补输出 |
长线驱动输出 |
|
电源电压Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗电流 |
≤80 mA |
≤80mA |
≤80mA |
≤150mA |
|
负载电流 |
40 mA |
40mA |
40mA |
60mA |
|
输出H高电平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
输出低高电平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升时间Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降时间Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
最高频率响应 |
300kHz |
300kHz |
300kHz |
300kHz |
法兰轴编码器机械特性:
|
每分钟最大转速r/min |
起动扭矩 |
轴最大负荷 |
抗冲击 |
抗振动 |
|
6000 |
＜0.05Nm |
径向80N 轴向40N |
50G/11ms |
10G 10-2000Hz |
|
转动惯量 |
工作温度 |
储存温度 |
防护等级 |
重量 |
|
4X10-8kg㎡ |
-25~85℃ |
-35~95℃ |
IP51 |
600g |
法兰轴编码器输出电路可选 集电极开路输出 电压输出 互补输出 长线驱动输出
深圳全控光电专业法兰轴编码器制造商 寿命长法兰轴编码器如需了解更多关于深圳全控光电专业法兰轴编码器制造商 寿命长法兰轴编码器请联系我们，感谢您的光临！
|
