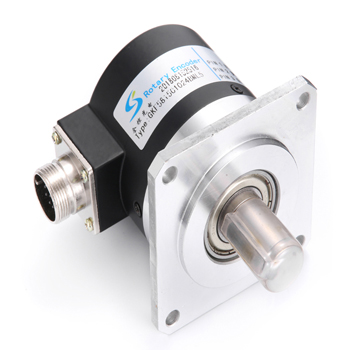

产品名称：深圳全控光电专业生产主轴编码器 1024线主轴编码器
产品类别：法兰轴编码器
更新日期：2015-2-8
点 击 数：44
  产品说明：

深圳全控光电专业生产主轴编码器 1024线主轴编码器


主轴编码器用途：适用于自动控制、测量、机器人、XX工作台、注塑机、电子设备、印刷包装机械、切纸设备、非标设备及数控设备、计算机技术、各种办公自动化及工控领域等。


主轴编码器特点：内部采用ASIC器件，可靠性高，寿命长，抗干扰性能强，不锈钢主轴具有更高的稳定性和防护能力。


主轴编码器优点：质量轻、结构紧凑、多种脉冲选择、安装方便等。

主轴编码器电气特性:
电源电压Vcc 5-26 5-26 5±0.25   5-26 5±0.25   5-26
消耗电流 ≤80 mA ≤80mA ≤80mA ≤150mA
负载电流 40 mA 40mA 40mA 60mA
输出H高电平 最小Vcc*70% 最小Vcc-2.5V 最小Vcc-1.5V 最小Vcc 3.4V
输出低高电平 最大0.4V 最大0.4V 最大0.8V 最大0.4V
上升时间Tr MAX 1us MAX 1us MAX 1us MAX 200ns
下降时间Tf MAX 1us MAX 1us MAX 1us MAX 200ns
最高频率响应 300kHz 300kHz 300kHz 300kHz
电气特性:
输出电路
集电极开路输出
电压输出
互补输出
长线驱动输出
电源电压Vcc
5-26
5-26
5±0.25   5-26
5±0.25   5-26
消耗电流
≤80 mA
≤80mA
≤80mA
≤150mA
负载电流
40 mA
40mA
40mA
60mA
输出H高电平
最小Vcc*70%
最小Vcc-2.5V
最小Vcc-1.5V
最小Vcc 3.4V
输出低高电平
最大0.4V
最大0.4V
最大0.8V
最大0.4V
上升时间Tr
MAX 1us
MAX 1us
MAX 1us
MAX 200ns
下降时间Tf
MAX 1us
MAX 1us
MAX 1us
MAX 200ns
最高频率响应
300kHz
300kHz
300kHz
300kHz

机械特性:
每分钟最大转速r/min
起动扭矩
轴最大负荷
抗冲击
抗振动
6000
＜0.05Nm
径向80N 轴向40N
50G/11ms
10G 10-2000Hz
转动惯量
工作温度
储存温度
防护等级
重量
4X10-8kg㎡
-25~85℃
-35~95℃
IP51
600g

主轴编码器输出电路可选 集电极开路输出 电压输出 互补输出 长线驱动输出


 深圳全控光电专业生产主轴编码器 1024线主轴编码器如需了解更多关于深圳全控光电专业生产主轴编码器 1024线主轴编码器请联系我们，感谢您的光临！
