数控机床配套手摇型工业编码器零位修正或信号分割工业编码器
数控机床配套手摇型工业编码器零位修正或信号分割工业编码器

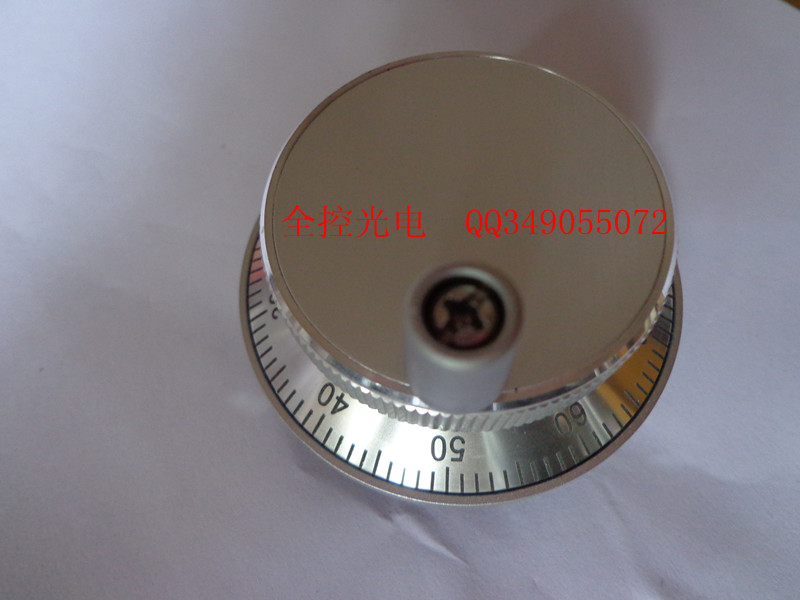

实拍图
![](/UploadFiles/20141069426784.jpg)
GKM60系列手摇轮类增量型编码器—手摇类
工业编码器用途:广泛应用于数量控机床、印刷机械零位修正或信号分割。
工业编码器特点:内部采用ASIC器件,可靠性高,寿命长,抗干扰性能强。不锈钢结构具有更高的稳定性和防护能力,金属外壳更加牢固抗冲击。金属齿轮,转动手感清晰。
工业编码器电气特性:
输出电路 |
集电极开路输出 |
电压输出 |
互补输出 |
长线驱动输出 |
电源电压Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
消耗电流 |
≤80mA |
≤80mA |
≤80mA |
≤160mA |
负载电流 |
40 mA |
40mA |
40mA |
60mA |
输出H高电平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
输出低高电平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
上升时间Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
下降时间Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
最高频率响应 |
10kHz |
10kHz |
10kHz |
10kHz |
工业编码器机械特性:
每分钟最大转速r/min |
工作温度 |
储存温度 |
防护等级 |
重量 |
600 |
-25~70℃ |
-25~85℃ |
IP50 |
250g |
工业编码器接线表:
信号 |
A |
B |
Z |
A- |
B- |
Z- |
Vcc |
GND |
颜色 |
绿 |
白 |
黄 |
棕 |
灰 |
橙 |
红 |
黑 |
如需了解更多关于数控机床配套手摇型工业编码器零位修正或信号分割工业编码器请联系我们,感谢您的光临!
|
