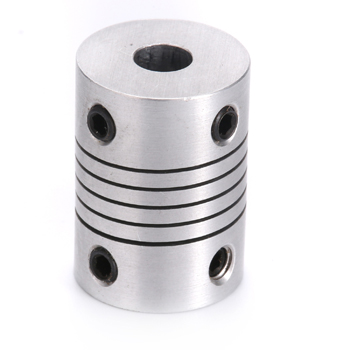

产品名称:GKD-S系列定位固定型螺纹弹性联轴器 编码器联接弹性联轴器
产品类别:编码器联轴器
更新日期:2013-4-5
点 击 数:16
  产品说明:
GKD-S系列定位固定型螺纹弹性联轴器 编码器联接弹性联轴器

主体材料工程塑料
材质弹性高,耐疲劳强度大、柔性好
因此通常用于需要弹性性能的零部件
适用于编码器联接

弹性联轴器规格详细技术参数
型号
Model
外径
D
(mm)
长度
L
(mm)
额定
扭距
(N.m)
最大
扭距
(N.m)
最高
转速
(rpm )
拧紧
力矩 (N.m)
角向偏差(℃)
轴向
偏差
(mm)
重量
(g)
额定
扭距
(N.m)
最大
扭距
(N.m)
GKD15×22S
15
22
0.8
1.6
6000
0.7
2
±0.15
4
0.8
1.6
GKD17×25S
17
25
0.8
1.6
6000
0.7
2
±0.15
17
0.8
1.6
GKD17.5×24S
17.4
24
0.8
1.6
6000
0.7
2
±0.15
17
0.8
1.6

弹性联轴器固定方式:定位固定

弹性联轴器外径:19mm  或17.5mm

弹性联轴器长度:24mm  或22mm

弹性联轴器轴径:8*8mm  或6*6  mm 或6*8mm

弹性联轴器材质:工程塑料

弹性联轴器最大扭矩: 1.6N.m

弹性联轴器最大扭矩: 0.8N.m

弹性联轴器最高转速:6000rpm

注意:负荷量变动时,并不需要再调整额定扭矩及最大扭矩值,最大孔径下的数值。

弹性联轴器订购指南:

请告知我们您所需求的弹性联轴器外径尺寸?弹性联轴器长度?弹性联轴器两端轴径尺寸?

如需订购弹性联轴器特殊尺寸,请咨询我们。
