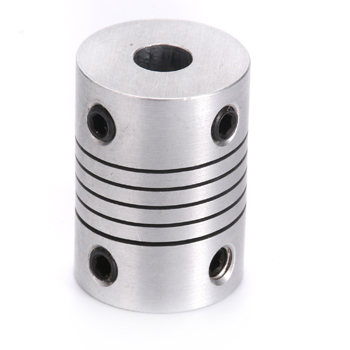

产品名称：GKL-S系列顶丝固定型螺纹弹性联轴器 螺栓固定螺纹弹性联轴器
产品类别：弹性联轴器
更新日期：2013-2-12
点 击 数：13
  产品说明：

GKL-S系列顶丝固定型螺纹弹性联轴器  螺栓固定螺纹弹性联轴器



特点：
一体成型的狭缝切割型金属挠性弹性联轴器
适用较小力矩的轴联接
零回转间隙
弹性作用补偿径向、角向、轴向偏差
高扭矩刚性和灵敏度
顺时针和逆时针回转特性完全相同
顶丝螺丝固定
铝全金材质
安装方便

规格详细技术参数


型号
Model
外径
D
(mm)
长度
L
(mm)
额定
扭距
(N.m)
最大
扭距
(N.m)
最高
转速
(rpm )
径向
偏差 (mm)
惯性
力矩
(kg. ㎡)

角向偏差(℃)
轴向
偏差
(mm)
重量
（g）
GKH16×22S
16
22
0.4
0.8
10000
0.12
3.74 x10-7
2
±0.15
12
GKH20×25S
20
25
0.7
1.4
9000
0.12
1.03 x10-6
2
±0.15
22
GKH25×30S
25
30
1.2
2.4
8000
0.12
3.04 x10-6
2
±0.15
39.7
GKH32×38S
32
38
2.0
4
7000
0.12
1.03 x10-5
2
±0.15
82.5
GKH42×45S
42
45
4.8
9.6
6000
0.12
3.63 x10-5
2
±0.15
168.2
GKH48×54S
48
54
8.2
16.4
4000
0.12
7.44 x10-5
2
±0.15
263.7
