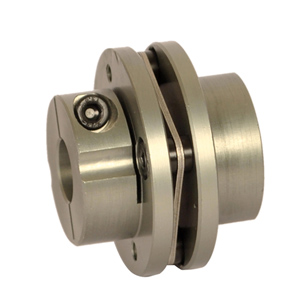

产品名称:GKJ-CS系列单组簧片阶梯形膜片弹性联轴器 尖头单膜片弹性联轴器
产品类别:弹性联轴器
更新日期:2013-2-12
点 击 数:13
  产品说明:

GKJ-CS系列单组簧片阶梯形膜片弹性联轴器 尖头单膜片弹性联轴器





特点:
膜片弹性联轴器具有高灵敏度、高扭矩刚性
零回转间隙
顺时针与逆时针回转特性完全相同
不锈钢膜片补偿角向和轴向偏差
免维护,超强抗油和耐腐蚀性
利用夹紧螺丝固定,安装方便


规格详细技术参数

型号
Model
外径
D
(mm)
长度
L
(mm)
螺丝
M
d1/d2
轴径 (mm)
拧紧
力矩(N.m)
额定
扭距
(N.m)
最大
扭距
(N.m)
轴向
偏差
(mm)
角向偏差(℃)
最高轴速
(rpm )
重量
(g)
GKD34×27CS
34
27
M3
6-9
1.5
2.8
5.8
±0.15
1.0
6000
31
GKD44×34CS
44
34
M4
10-14
3.4
9
17.4
±0.15
1.0
6000
70
GKD56×45CS
56
45
M5
14-20
7
25
50
±0.15
1.0
6000
175
GKD68×54CS
68
54
M6
15-25
14.0
55
110
±0.15
1.0
6000
280
GKD82×68CS
82
68
M8
20-30
25.0
80
160
±0.15
1.0
6000
600
