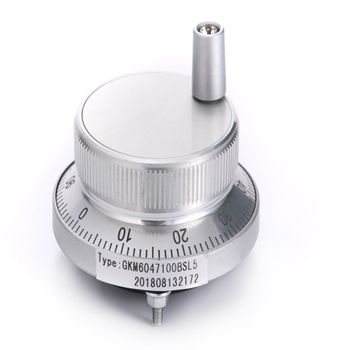

GKM60系列手摇型增量编码器 手轮编码器 数控车床编码器
用途：广泛应用于数量控机床、印刷机械零位修正或信号分割。
特点：内部采用ASIC器件，可靠性高，寿命长，抗干扰性能强。不锈钢结构具有更高的稳定性和防护能力，金属外壳更加牢固抗冲击。金属齿轮，转动手感清晰。
电气特性:
|
输出电路 |
集电极开路输出 |
电压输出 |
互补输出 |
长线驱动输出 |
|
电源电压Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗电流 |
≤80mA |
≤80mA |
≤80mA |
≤160mA |
|
负载电流 |
40 mA |
40mA |
40mA |
60mA |
|
输出H高电平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
输出低高电平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升时间Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降时间Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
最高频率响应 |
10kHz |
10kHz |
10kHz |
10kHz |
机械特性:
|
每分钟最大转速r/min |
工作温度 |
储存温度 |
防护等级 |
重量 |
|
600 |
-25~70℃ |
-25~85℃ |
IP50 |
250g | |
