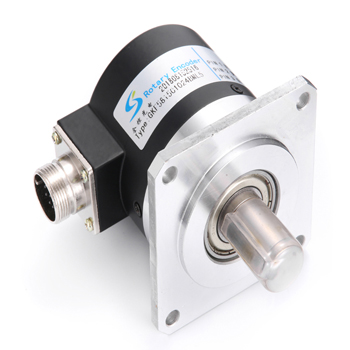

GKF58系列增量式旋转编码器 主轴编码器 数控机床编码器
用途：自动控制、自动测量、摇控、计算机技术以及在数控机床上作角度和横、纵坐标的测量等
特点：内部采用ASIC器件，可靠性高，寿命长，抗干扰性能强，不锈钢主轴具有更高的稳定性和防护能力。
优点：质量轻、结构紧凑、多种脉冲选择、安装方便等。
电气特性:
|
输出电路 |
集电极开路输出 |
电压输出 |
互补输出 |
长线驱动输出 |
|
电源电压Vcc |
5-26 |
5-26 |
5±0.25 5-26 |
5±0.25 5-26 |
|
消耗电流 |
≤80 mA |
≤80mA |
≤80mA |
≤150mA |
|
负载电流 |
40 mA |
40mA |
40mA |
60mA |
|
输出H高电平 |
最小Vcc*70% |
最小Vcc-2.5V |
最小Vcc-1.5V |
最小Vcc 3.4V |
|
输出低高电平 |
最大0.4V |
最大0.4V |
最大0.8V |
最大0.4V |
|
上升时间Tr |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
下降时间Tf |
MAX 1us |
MAX 1us |
MAX 1us |
MAX 200ns |
|
最高频率响应 |
300kHz |
300kHz |
300kHz |
300kHz |
机械特性:
|
每分钟最大转速r/min |
起动扭矩 |
轴最大负荷 |
抗冲击 |
抗振动 |
|
6000 |
＜0.05Nm |
径向80N 轴向40N |
50G/11ms |
10G 10-2000Hz |
|
转动惯量 |
工作温度 |
储存温度 |
防护等级 |
重量 |
|
4X10-8kg㎡ |
-25~85℃ |
-35~95℃ |
IP51 |
600g |
接线表：
|
信号 |
A |
B |
Z |
A- |
B- |
Z- |
Vcc |
GND |
屏蔽 |
|
颜色 |
绿 |
白 |
黄 |
棕 |
灰 |
橙 |
红 |
黑 |
铜网 |
|
7PIN插头 |
3 |
5 |
2 |
--- |
--- |
--- |
1 |
4 |
6 |
|
9PIN插头 |
5 |
3 |
2 |
7 |
6 |
8 |
1 |
4 |
9 |
|
