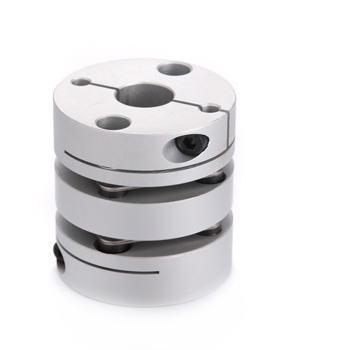

双组簧片型膜片弹性联轴器 双膜片型膜片弹性联轴器
双组簧片型膜片弹性联轴器特点：
膜片弹性联轴器具有卓越高灵敏度、高扭矩刚性、大扭矩承载
零回转间隙
顺时针与逆时针回转特性完全相同
不锈钢膜片补偿径向、角向和轴向偏差
免维护，超强抗油和耐腐蚀性
常用于伺服电机、步进电机联接
利用夹紧螺丝固定，安装方便
规格详细技术参数
|
型号
Model |
额定
扭距
(N.m) |
最大
扭距
(N.m) |
最高
转速
(rpm) |
静态扭
矩刚性(N/.m/rad) |
径向
偏差 (mm) |
惯性力矩(kg. ㎡) |
角向偏差(℃) |
轴向
偏差
(mm) |
重量
（g） |
|
GK2-26D |
1.4 |
2.8 |
10000 |
950 |
0.004 |
3.3 x10-6 |
1.5 |
±0.4 |
40.5 |
|
GK2-34D |
2.8 |
5.6 |
10000 |
1960 |
0.004 |
8.9x10-6 |
1.5 |
±0.4 |
89 |
|
GK2-39D |
5.8 |
11.6 |
10000 |
4500 |
0.004 |
2.4x10-5 |
1.5 |
±0.4 |
128 |
|
GK2-44D |
8.7 |
17.4 |
10000 |
5100 |
0.004 |
3.2 x10-5 |
1.5 |
±0.4 |
159 |
|
GK2-56D |
25 |
50 |
10000 |
10500 |
0.004 |
1.1 x10-4 |
1.5 |
±0.4 |
346 |
|
GK2-68D |
55 |
110 |
10000 |
18500 |
0.004 |
2.8 x10-4 |
1.5 |
±0.4 |
580 |
|
GK-82D |
80 |
160 |
10000 |
21800 |
0.004 |
1.0 x10-3 |
1.5 |
±0.4 |
1156 |
尺寸详细参数(单位:mm)
|
型号
Model |
d 1 . d 2 |
D |
L |
L1 L2 |
M |
拧紧力矩Wrench Torque(N.m) |
|
最小 |
最大 |
|
GK2-26D |
5 |
10 |
26 |
35 |
15.5 |
M4 |
1.5 |
|
GK2-34D |
8 |
14 |
34 |
45 |
20.5 |
M4 |
1.5 |
|
GK2-39D |
10 |
16 |
39 |
49 |
22.5 |
M4 |
2.5 |
|
GK2-44D |
10 |
19 |
44 |
50 |
23 |
M4 |
2.5 |
|
GK2-56D |
14 |
25 |
56 |
64 |
29.5 |
M5 |
7 |
|
GK2-68D |
19 |
35 |
68 |
75 |
35.5 |
M6 |
12 |
|
GK2-82D |
24 |
40 |
82 |
98 |
47 |
M8 |
16 |
双组膜片弹性联轴器外形尺寸图:
如需了解关于双组簧片型膜片弹性联轴器 双膜片型膜片弹性联轴器,请联系我们,感谢光临!
|
