产品名称：平行式弹性联轴器 夹紧螺丝固定平行式弹性联轴器
产品类别：弹性联轴器
更新日期：2012-9-3
点 击 数：13
  产品说明：

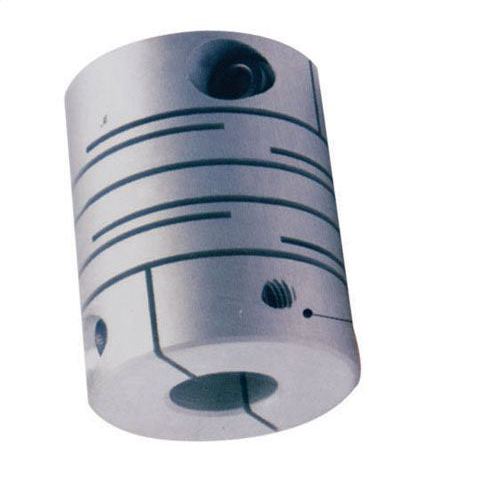

平行式弹性联轴器  夹紧螺丝固定平行式弹性联轴器

夹紧螺丝固定型平衡对切弹性联轴器

夹紧螺丝固定型平衡对切弹性联轴器特点:

平衡对切,弹性和柔韧性更好，不容易断
一体成型的金属弹性联轴器
零回转间隙
 弹性作用补偿径向、角向、轴向偏差
 顺时针与逆时针回转特性完全相同
铝合金材质
夹紧螺丝固定

规格详细技术参数

型号
Model
额定
扭距
(N.m)
最大
扭距
(N.m)
最高
转速
(rpm )
静态扭
矩刚性(N.m/rad)
径向
偏差 (mm)
惯性力矩(kg. ㎡)

角向偏差(℃)
轴向
偏差
(mm)
重量
（g）
GK3-12C
0.5
1
10000
34
0.1
7.6 x10-8
1.5
±0.3
4.86
GK3-16C
0.8
1.6
9300
46
0.1
3.2 x10-7
1.5
±0.3
9.5
GK3-17.5C
0.95
1.9
8200
86
0.1
5.8 x10-7
1.5
±0.3
15.8
GK3-19C
1
2
7900
110
0.1
6.2 x10-6
1.5
±0.3
17.6
GK3-20C
1.1
2.2
7500
118
0.1
8.8 x10-6
1.5
±0.3
18.5
GK3-25C
1.4
2.8
6000
167
0.1
2.5 x10-6
1.5
±0.35
35
GK3-28.6C
1.56
3.12
5600
186
0.1
2.9 x10-6
1.5
±0.35
76.5
GK3-32C
2.8
5.6
4600
228
0.1
9.6 x10-6
1.5
±0.35
79.5
GK3-38.1C
6.3
12.6
3800
295
0.1
2.96 x10-5
1.5
±0.35
156
GK3-40C
8.7
17.6
3600
346
0.1
3.2 x10-5
1.5
±0.35
167
GK3-50C
16
32
3000
580
0.1
9 x10-5
1.5
±0.35
350

尺寸详细参数(单位:mm)
型号
Model
d 1 .  d 2
D
L
L1 L2

M
拧紧力矩Wrench Torque(N.m)
最小
最大
GK3-12C
4
5
12
18.5
5
M2
0.5
GK3-16C
4.5
6
16
23
6.5
M2.5
1
GK3-17.5C
5
6
17.5
23
6.9
M2.5
1
GK3-19C
5
6
19
24.5
7.3
M2.5
1
GK3-20C
5
8
20
26
7.5
M2.5
1
GK3-25C
5
10
25
25
8.5
M3
1.5
GK3-28.6C
6
10
28.6
38.1
10
M3
2.2
GK3-32C
6
12
32
41
12
M4
2.5
GK3-38.1C
8
14
38.1
41.3
15
M4
3.6
GK3-40C
8
16
40
56
17
M5
4
GK3-50C
12
20
50
71
21
M6
8

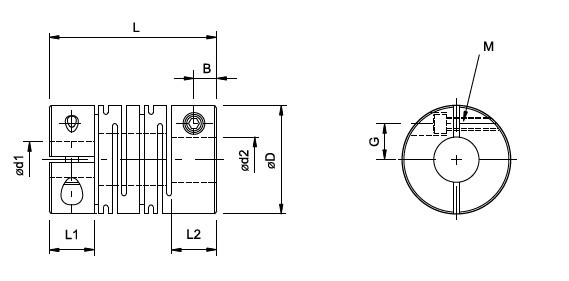

外形尺寸图:

如需了解更多关于平行式弹性联轴器  夹紧螺丝固定平行式弹性联轴器，请联系我们，感谢光临！
